Introducción

La lista de materiales usados hoy en día tanto en la industria como en el ámbito deportivo en el mundo de montaña, escalada, barranquismo y espeleología es sumamente amplio y es en esta última disciplina en la que se centrará el artículo que en ningún momento pretende ser un manual pero si una recopilación de datos objetivos de manuales y artículos de prestigio, además de experiencias personales en las que como Guía de espeleología y barranquismo he experimentado y utilizado, tanto la placa AS con Dyneema , como las diferentes formas de su instalación. Dicho esto, el lector puede tomar como ejemplos las diferentes formas de utilización siempre bajo su responsabilidad y se recomienda la supervisión por un profesional o persona cualificada si no se dispone de la experiencia necesaria.

El Dyneema

El Dyneema es una fibra sintética de polietileno de ultra alto peso molecular, capaz de ser hasta 15 veces más resistente que el acero a igualdad de peso y 6 veces más resistente a la abrasión que el Nailon. Su densidad es menor que la del agua (0,97 g/cm³), por lo que flota perfectamente. Algo importante que debemos saber es que su punto de fusión es relativamente bajo, entorno a los 145-155 grados Celsius y que por ello se desaconseja usar Dyneema para confeccionar nudos autoblocantes tipo Machard o Prusik ya que puede alcanzar, por rozamiento, el punto de fusión cuando se realizan rápeles autoasegurados. Otro dato a tener en cuenta es su bajo peso, tan solo de 15 a 17 gramos / metro.

Es muy importante remarcar que no debemos usar el Dyneema como ¨cuerda de progresión¨ nunca, ya que no ofrece garantías de seguridad ante un impacto y puede provocar su rotura. Tras ensayos con cordino de Dyneema de 5.5 mm se vio que si rompe un fraccionamiento, el cordino no soportaría , con nudo de ocho o nueve, un factor de caída 0,2.

Se pone de manifiesto que el comportamiento deslizante del cordino al estar nuevo es alto y se aconseja dejar en remojo durante 24 h y realizar un enjuague del mismo. Otro dato que sirve para identificar el Dyneema, blanco puro, es que no se puede teñir ya que sus fibras no absorben los tintes, así que si vemos Dyneema (blanco), en anillos cosidos con colores en los bordes es probable que sea Dyneema combinado con otro material como la poliamida.

Uno de los inconvenientes es su poca resistencia a los impactos. Cuando se realiza nudos de unión es el propio nudo el que dinamiza la caída y es por donde llega a fundirse y romper. Por lo tanto, usaremos Dyneema bajo tensión y dando prioridad a la unión directa sobre la cuerda, es decir sin conector. El Nudo Tejedor o Nudo Llano son algunos de los que se aconsejan.

Los nudos en los anillos deberán de deshacerse después de cada uso para que las fibras puedan volver a su ser y que el próximo nudo se comporte como dinamizador.

Resistencia del cordino de 5 mm en simple

RESISTENCIA CARGA	12 KN EN SIMPLE
RESISTENCIA TRACCIÓN LENTA VELOCIDAD 720 MM/ MIN SIN NUDO	959 daN EN SIMPLE
RESISTENCIA NUDO 8	719 daN EN SIMPLE
RESISTENCIA NUDO 9	677 daN EN SIMPLE
RESISTENCIA NUDO BALLESTRIQUE CON LLAVE	654 daN EN SIMPLE
RESISTENCIA CARGA	14 KN EN DOBLE
RESISTENCIA TORSIÓN	NO SOPORTA

• Pruebas de tracción lenta VELOCIDAD 720 MM/ MIN.

Resistencia del cordino de 5 mm en confección de anillos

NUDO DE CIERRE	TRACCIÓN DESLIZAMIENTO / ROTURA (daN)
VACA DOBLE	200 /498
NUDO 8 DOBLE	806 /1054
PESCADOR DOBLE	NO DESLIZA / 1282

Placa As

Se ideó hacia 1980 fabricado originalmente por TSA e ideado por Jean-Louis Rocourt y descrito en la segunda edición de » Tecniques de espelologia alpina »

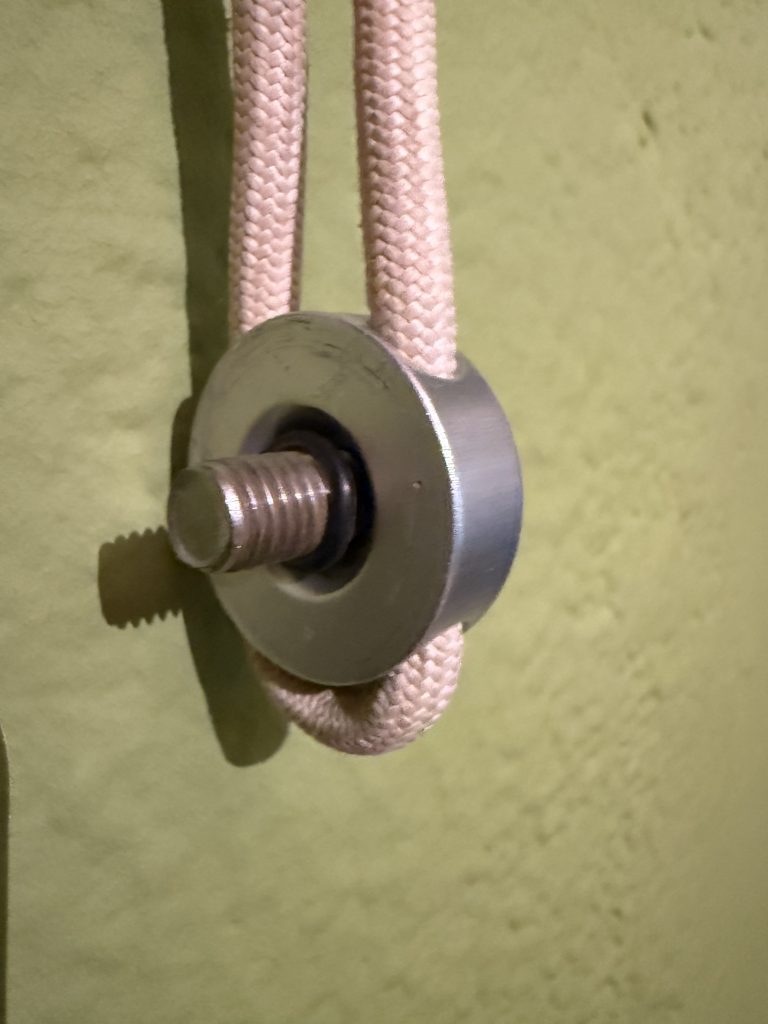

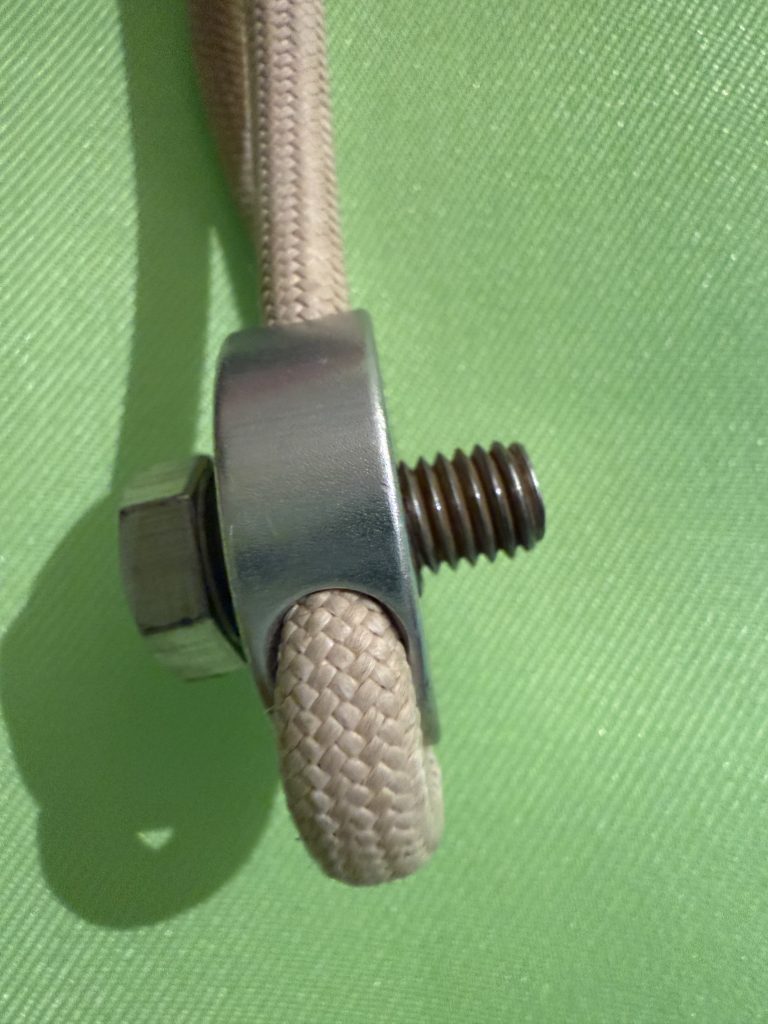

Este gran y a su vez pequeño, ligero y polivalente artilugio descrito por Georges Marbach ( 1999 ) por primera vez en Speleo Nº32 en » Poker d´AS», no es mas que una pieza metálica cilíndrica perforada por un agujero central ( eje X) , en el que pasa un tornillo que va al anclaje de la pared ( Spit de 8mm) y a su vez perforada con dos agujeros ( eje Y ) dispuestos una a cada lado del agujero principal , por los que se pasa el cordino de Dyneema. AS proviene del acrónimo en francés de amarrage suple, amarre flexible en castellano.

Esta placa tiene como ventaja frente a otros anclajes que puede trabajar en cualquier dirección, tanto a tracción, para techos, como por palanca , en paredes y gracias a usar Dyneema se evita el roce de cuerda con pared prolongado este cordino hasta el punto donde el nudo queda libre de roces.

La superficie de la Placa AS es menor que las plaquetas tipo Vrille o Coudee, esto hace que asienten mejor sobre la roca evitando así esfuerzos por palanca.

Fue comercializado por Cimbing Technology y en la actualidad se está volviendo a fabricar por pequeños comercios sin ninguna homologación.

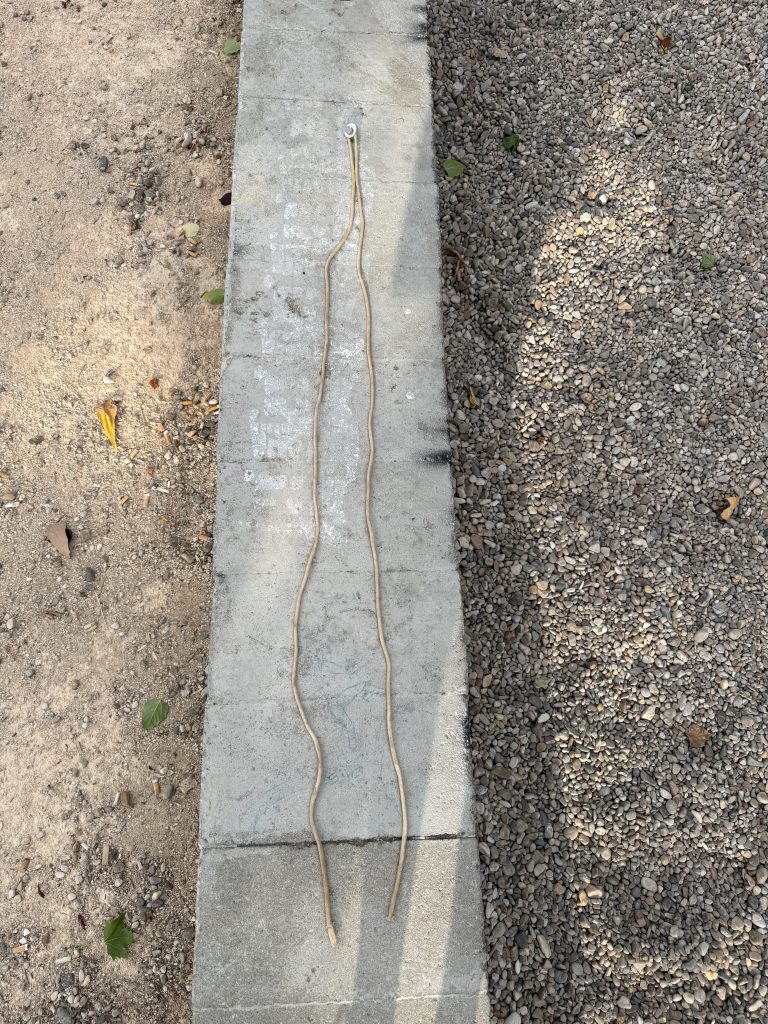

Es más polivalente ser generoso con el cordino de Dynema en cuanto su longitud, así puede valerte para trabajar en más escenarios.

Nudos para confeccionar el anillo de Dyneema

Veremos los siguientes tipos de nudos:

• Triple o doble pescador
• Ocho doble
• Ocho trenzdo
• Simple o Vaca

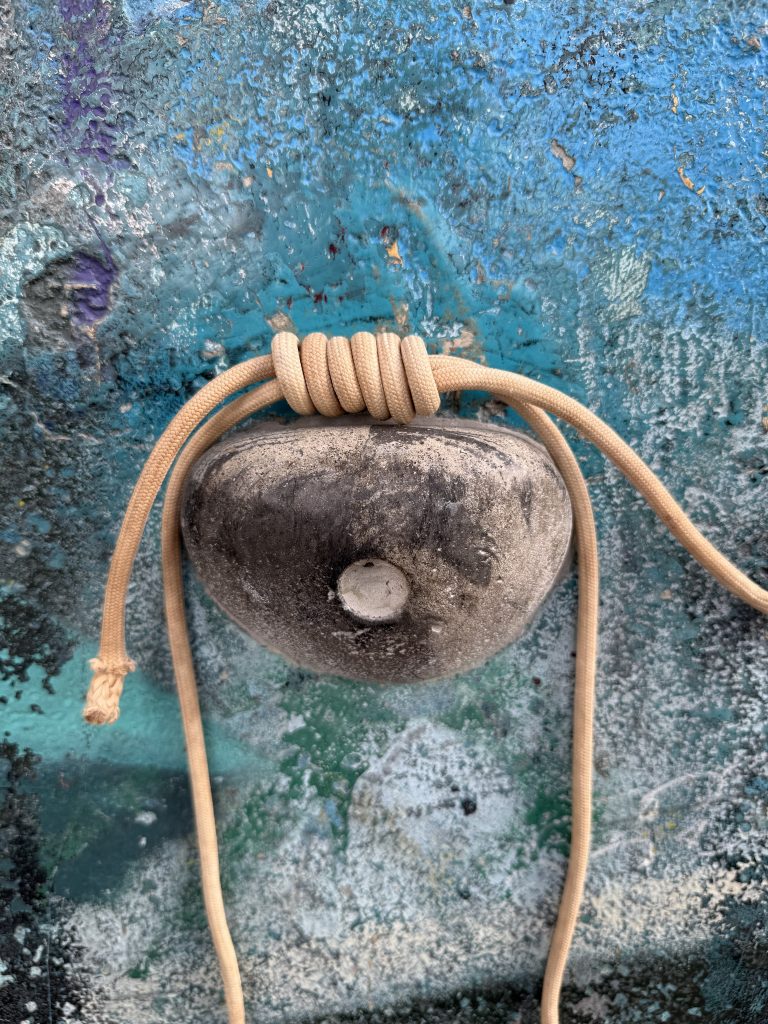

Triple pescador

El triple pescador es el que mayor resistencia posee pero como inconveniente es muy complicado de deshacer una ves sometido a carga ya que se azoca en exceso .

• Rotura en tracción 1203 daN
• Factor 0.2 , 5 impactos sucesivos de 0.7daN (rotura
• Tiene que estar perfectamente peinado

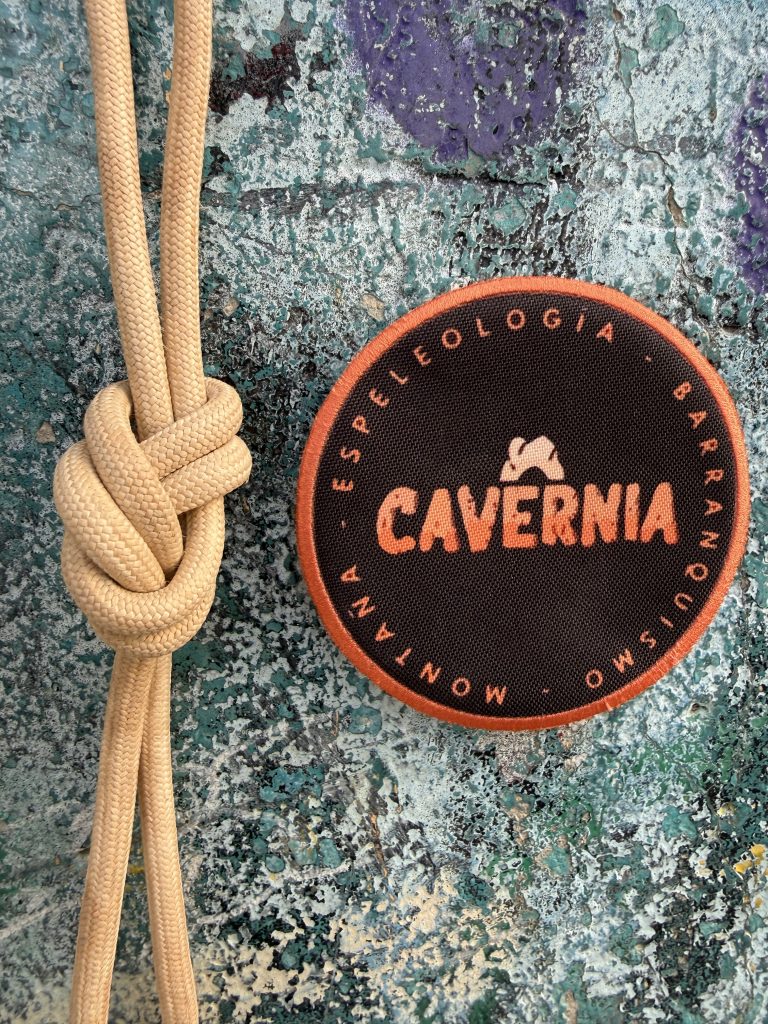

Ocho doble

• Se deshace con facilidad después de haberse sometido a carga
• En tracción volteo del nudo a 730 daN
• Rotura a 888 daN
• Tiene que estar perfectamente peinado

Nudo Simple o Vaca

• No esta aconsejado para unir anillos de Dynema
• Deslizamiento a 200daN
• Rotura a 498daN ( escape )

Nudos para unir a la cuerda de progresión

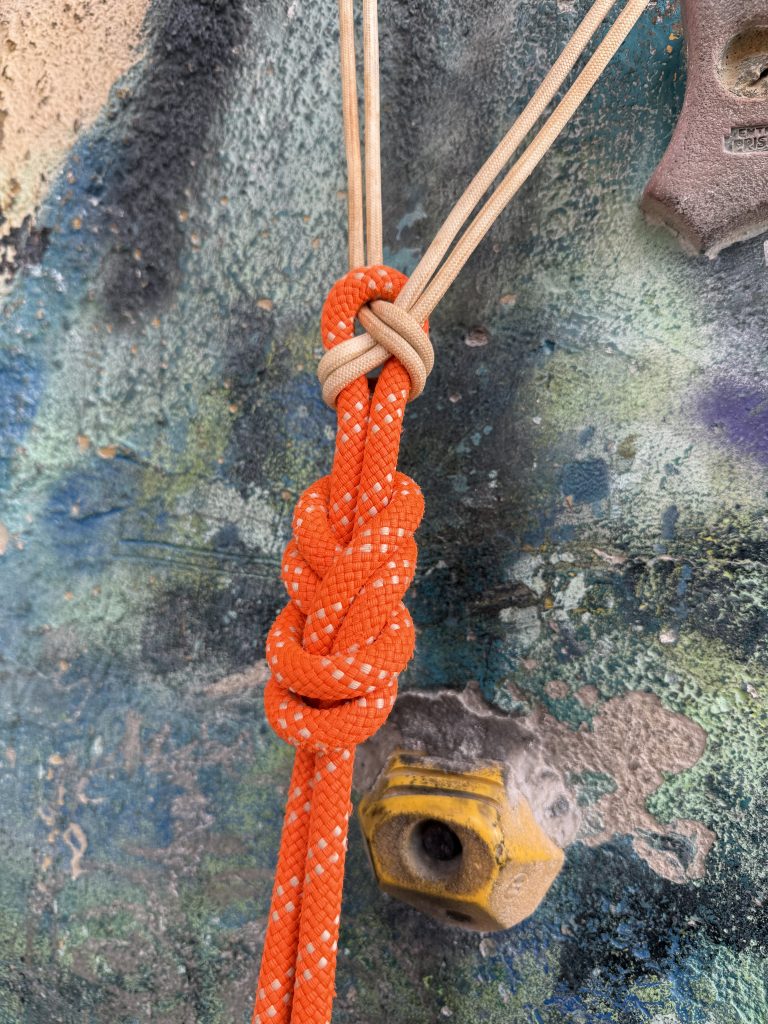

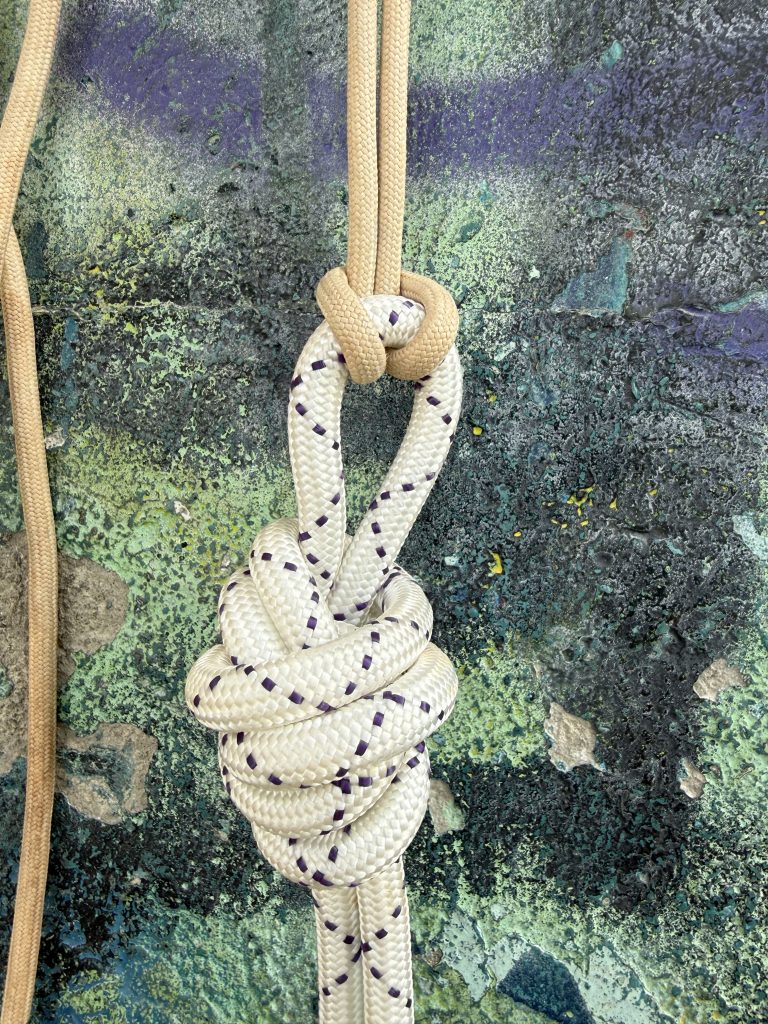

Nudo Tejedor o Vuelta de escota

Se trata de un nudo para unir el Dyneema con la cuerda de progresión

Cabe destacar que en las fotos se ha utilizado cuerda de 10mm para dar contraste a la fotografía y que es conveniente utilizar solo el Tejedor simple sobre ocho doble sobre cuerda de 10mm, para diámetros inferiores sería conveniente usar tejedor doble o simple sobre As de Guía doble ya que el Dynema cizalla la cuerda en exceso.

• Se puede regular la direccionalidad de la cuerda de progresión
• Si salta uno de los anclajes el nudo queda bloqueado y absorbe el impactro además la placa As ejerce de tope.
• Fácil de deshacer una vez sometido a carga
• Fácil de confeccionar y chequear visualmete
• Siempre usar el Dynema en doble NUNCA en SIMPLE.
• El As de Guía doble en la cuerda de progresión favorece lo siguiente:
  • Menor azoque del nudo.
  • Se crea un punto de anclaje dentro del anillo que forman las dos orejas del nudo.
  • Al tener mayor superficie reparte mejor la el estrangulamiento del Dyneema, sobre todo en cuerdas tipo B y técnica ligera.

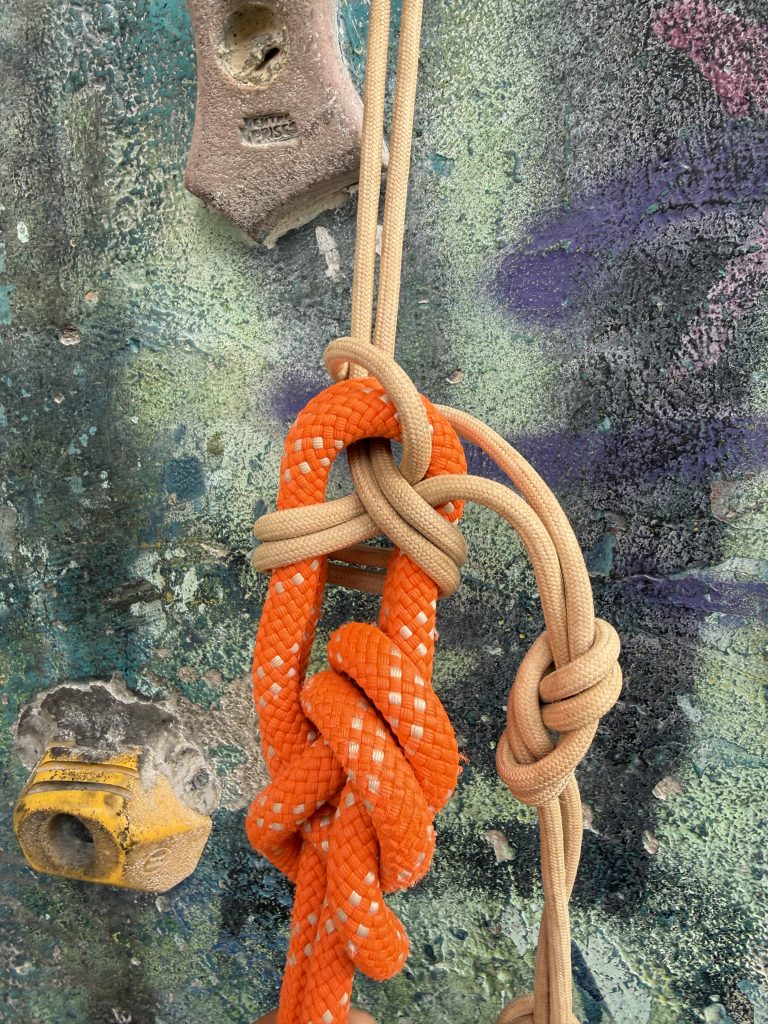

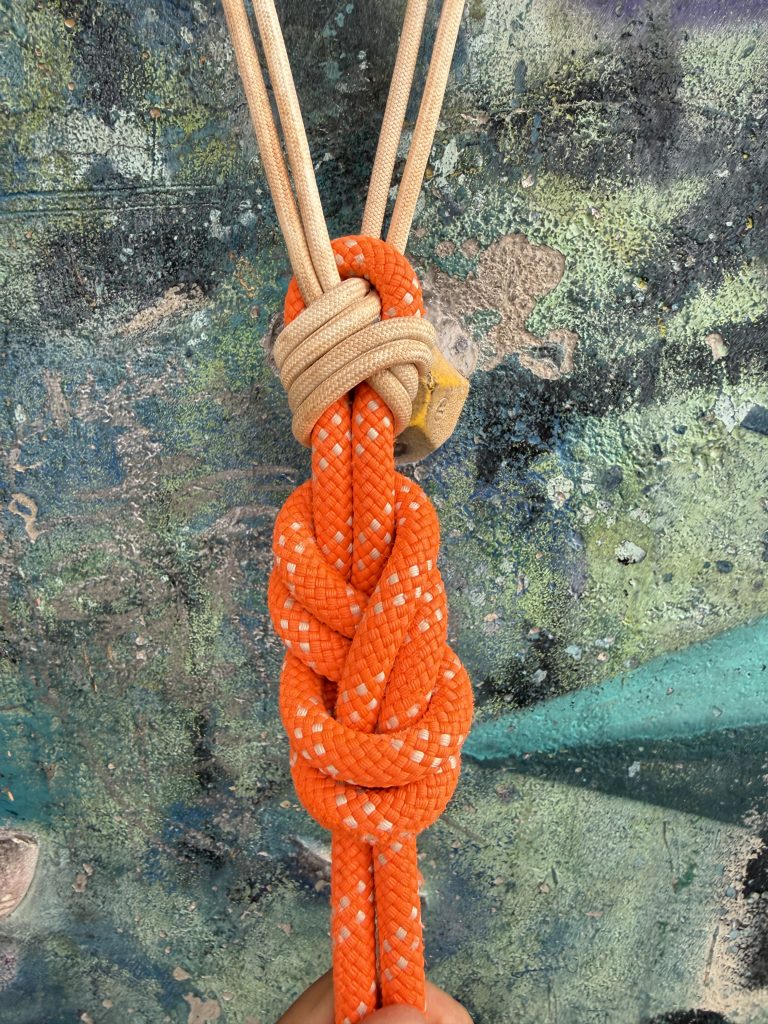

Tejedor doble en un fraccinamiento a un punto rematado con llave Sefarti con ocho doble

• Realizar la llave con ocho doble da comodidad de ejecución al instalador si el punto es bajo y el AS queda alto.
• La resistencia del Tejedor doble con tope : Tracción 495daN (deslizamiento), rotura en tracción 1213daN, rotura en factor0.5 : 2.6 impactos

• En cuerdas tipo B y diámetros inferiores a 9 realizo As de Guía doble y sobre él anudo el Dynema para así tener mayor superficie y estrangule menos la cuerda.
• Con el nudo de As de Guía doble es posible atarse al mismo SIEMPRE a las dos orejas

Nudo Diju

Se trata de un nudo de Ocho doble seno en el que uno de ellos se a introducido por el propio nudo creando así una gaza donde se puede anclar el espeleógo y realizar un paso de fraccionamiento.

As de Guía doble para anclarse

• Se deberá anclar dentro de las dos orejas del nudo

• Se debe confeccionar un Nudo Vaca Doble de remate siempre que se realiza un nudo tejedor.
• No se debe dejar el Tejedor sin remate

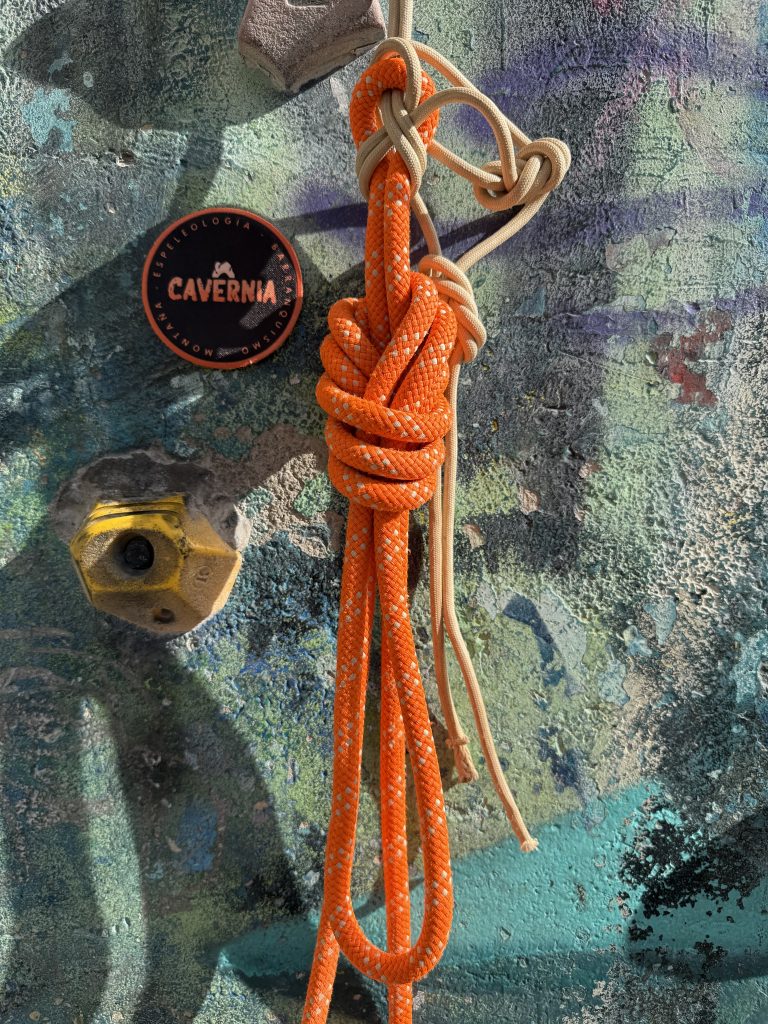

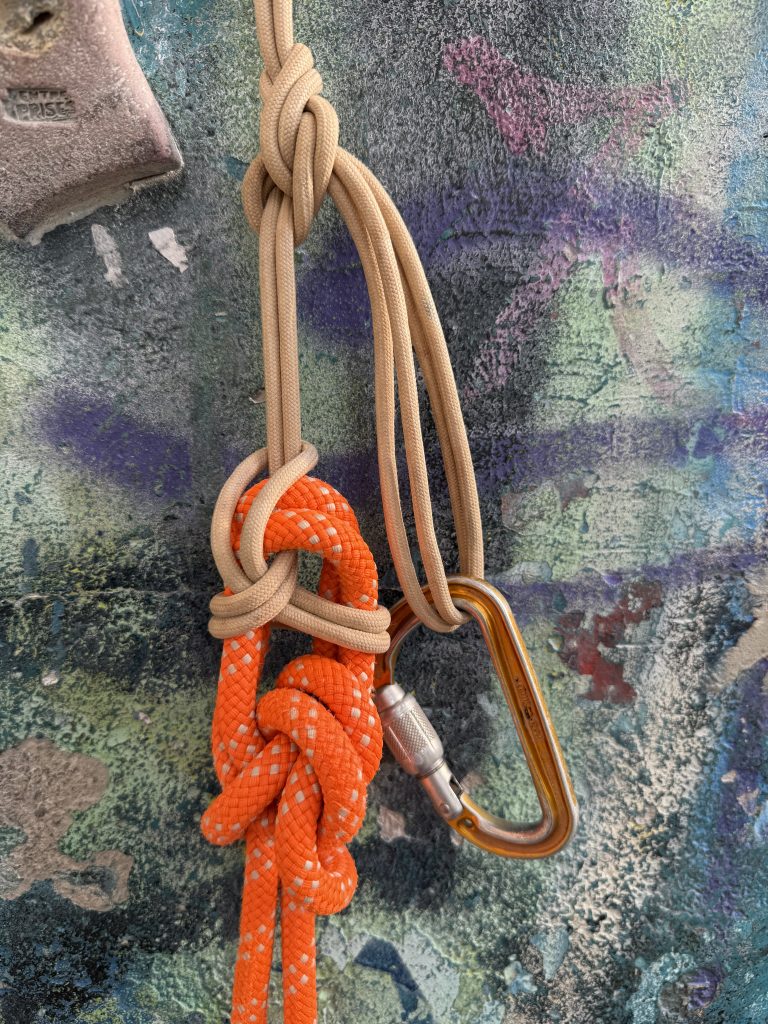

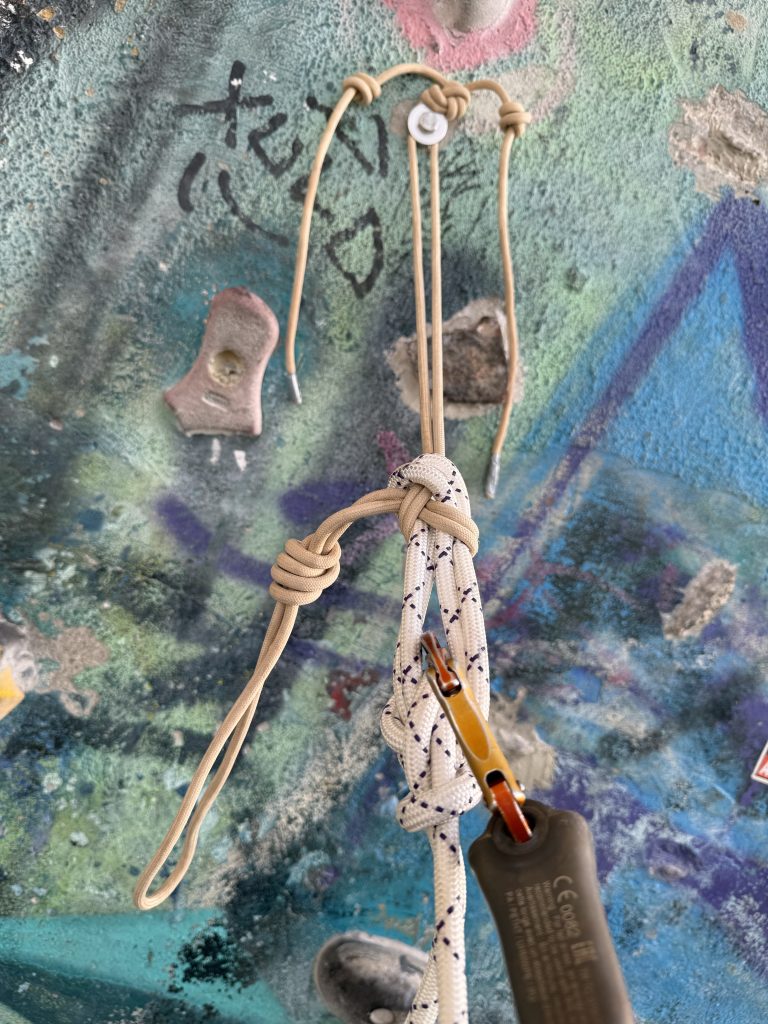

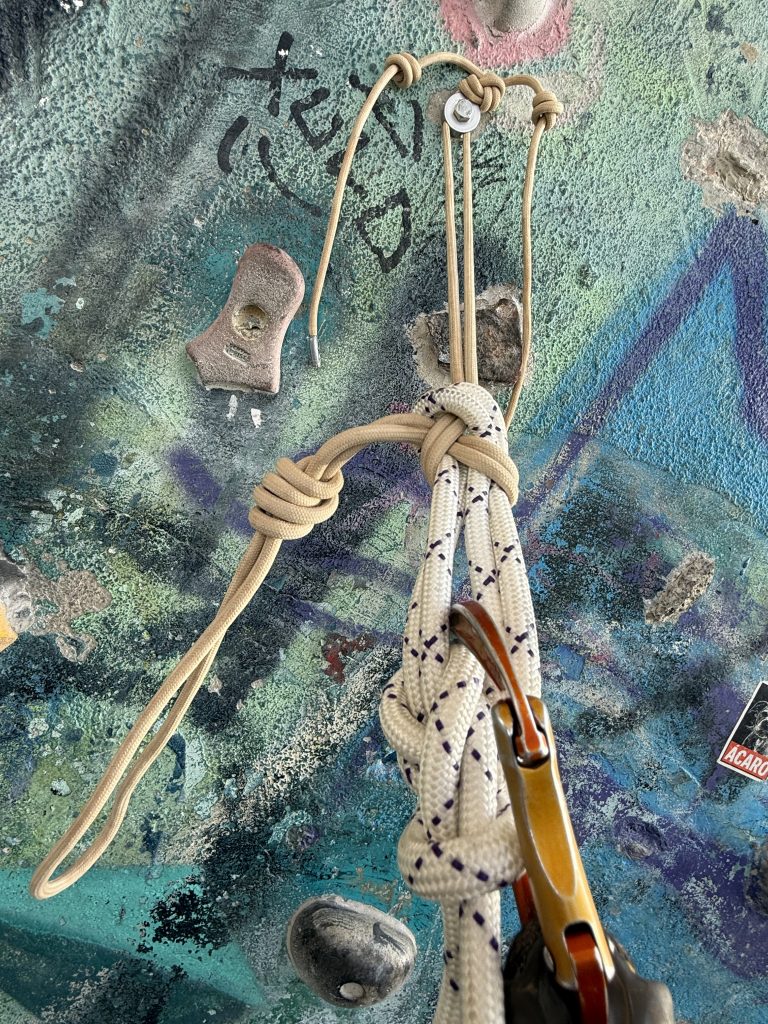

Tejedor doble en un fraccionamiento a un punto rematado con llave Sefarti + Mariposa doble como auxiliar para anclarse .

• Solución en técnica ligera para crear un bucle donde anclarse para realizar el paso de fraccionamiento.
• No ha sido probada la resistencia residual del Dynema y es un método usado a título personal.
• El mosquetón de la fotografía hace las veces de cabo de anclaje como ejemplo donde anclarse.

• Se puede observar como la placa AS puede combinar multitud longitudes, tanto por debajo de ella como por la parte superior.

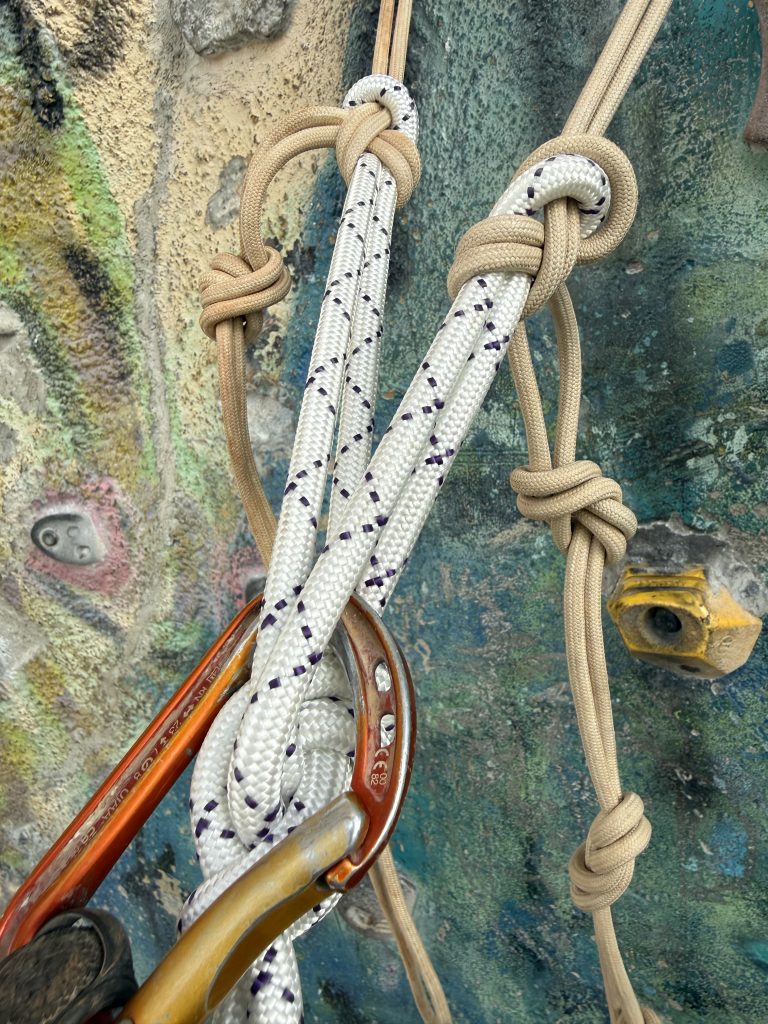

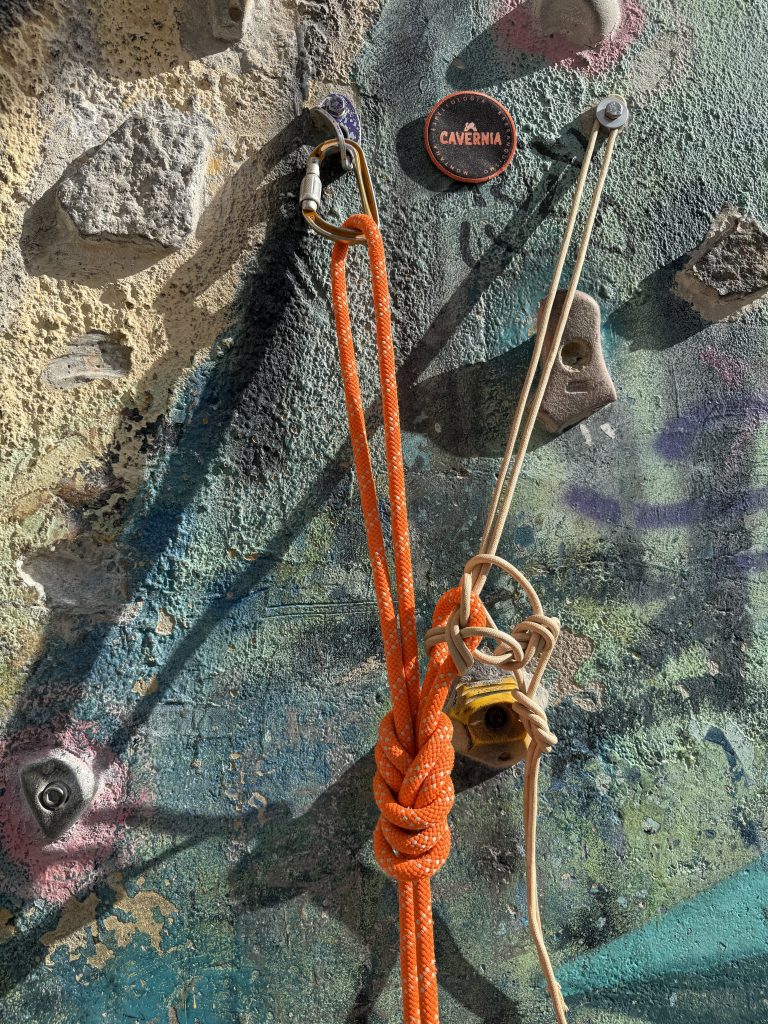

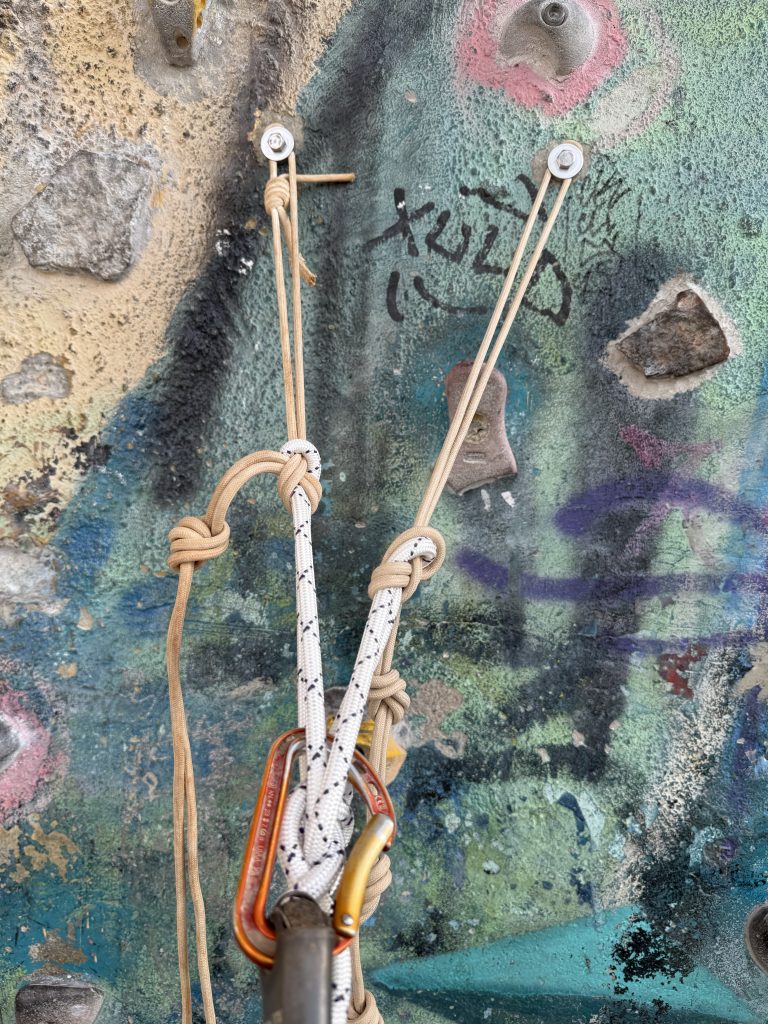

Ocho doble gaza + alargue de Dynema con AS

• Es la opción más segura en un fraccionamiento o cabecera con roce ( la presa de la foto hace las veces de roce).
• Imperativo realizarlo en técnica ligera con cuerdas de diámetro inferior a 9 y muy recomendable en 9, ya que estaríamos usando tipo B.
• Fácil de ajustar el brazo del Dyneema gracias al nudo tejedor.

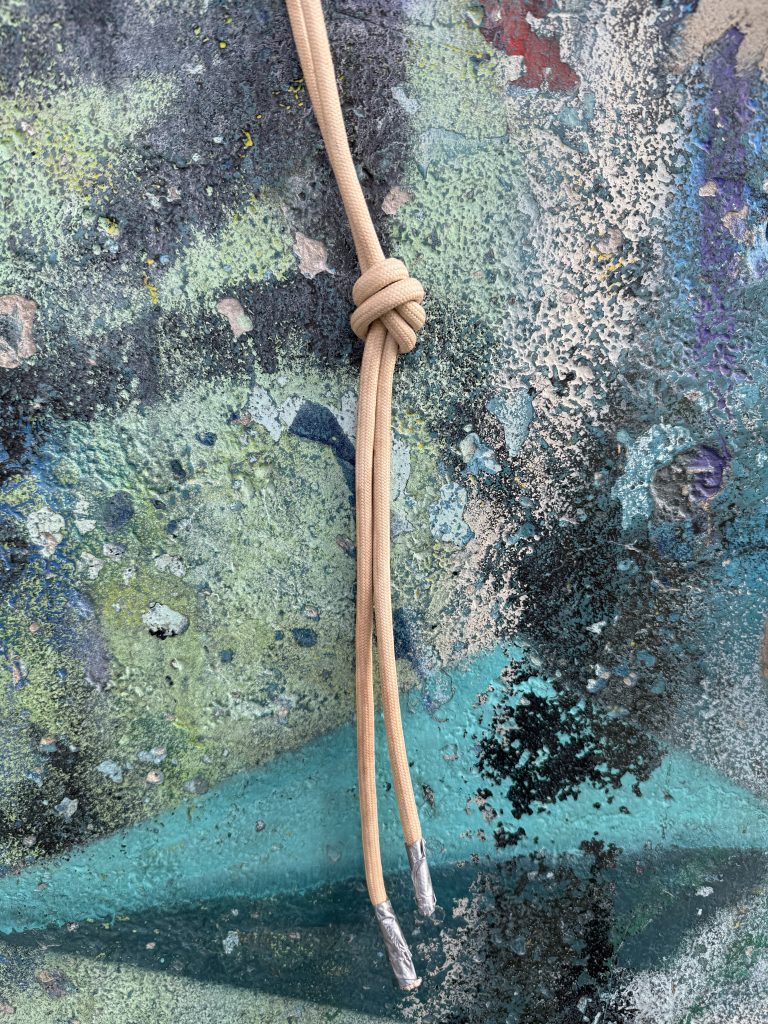

• Procurar hacer nudos al sobrante del dyneema con ocho doble , por si algún integrante del grupo le da por anclarse al bucle

• Esta configuración te permite anclarte al propio nudo Siempre dentro de ambos brazos.
• Los brazos son independientes estando así reasegurado por el otro si diera el caso de que uno de los anclajes fallara.

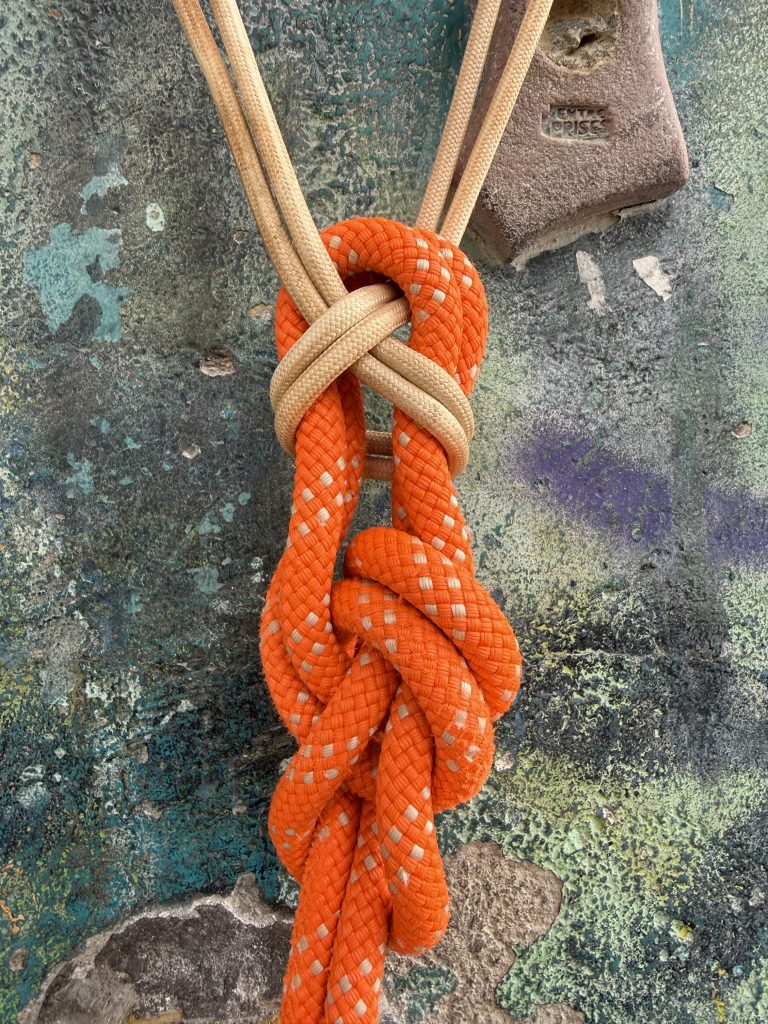

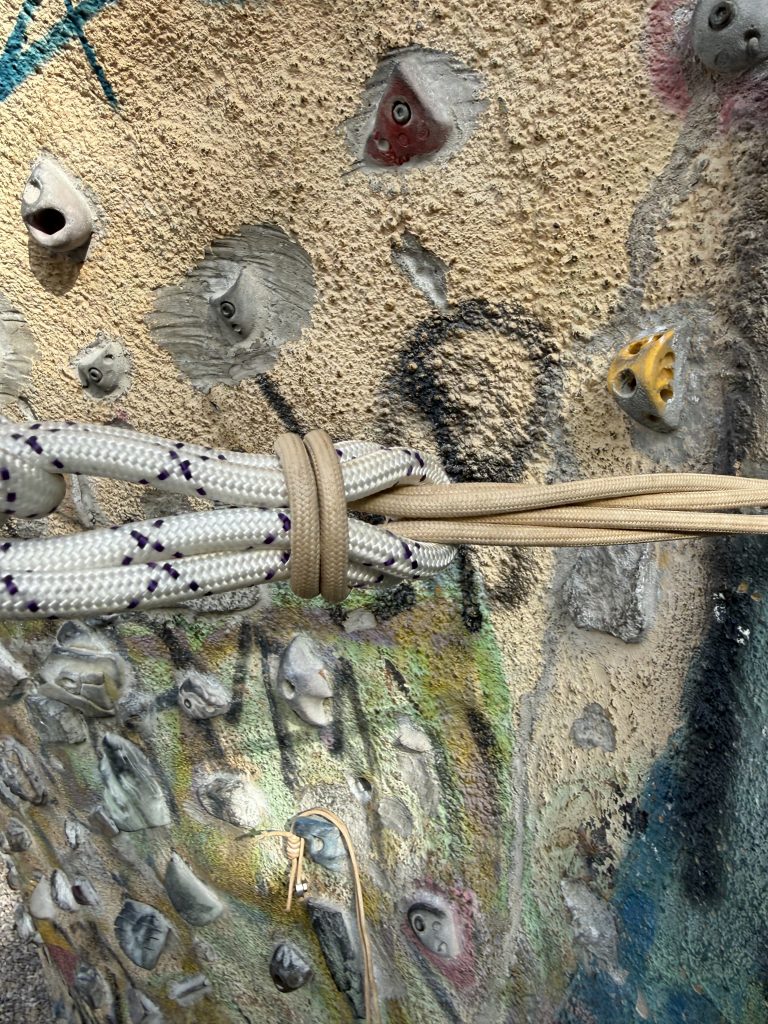

Como no anudar el Dyneema al nudo de el Fraccionamiento

• La presilla de alondra estrangula demasiado la sección de la cuerda, mejor evitar.
• Fíjese en el nudo ( Nueve ) utilizado en cuerdas tipo B. En otro post se hablará de nudos, pero se adelanta que este nudo no resta tanta resistencia residual a las cuerdas como el clásico Ocho doble.

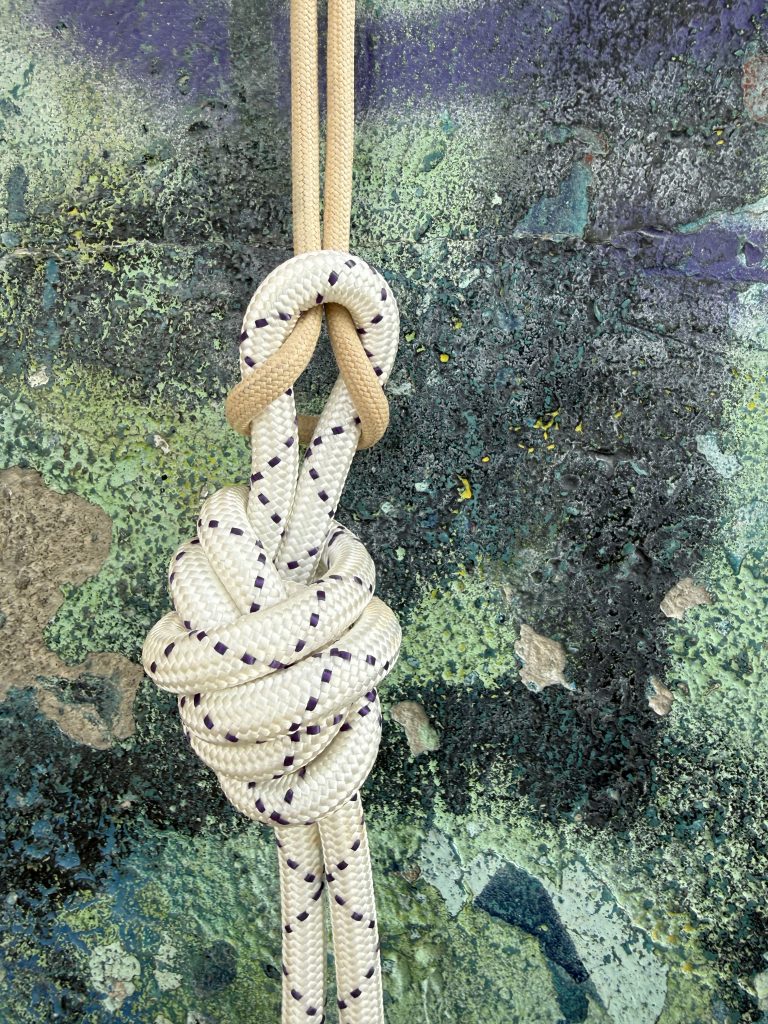

• Con un simple peinado de la alondra lo convertimos a un nudo llano. Este nudo no estrangula la sección de cuerda siendo mejor opción.
• Como inconveniente esta opción no permite anclarse al fraccionamiento.

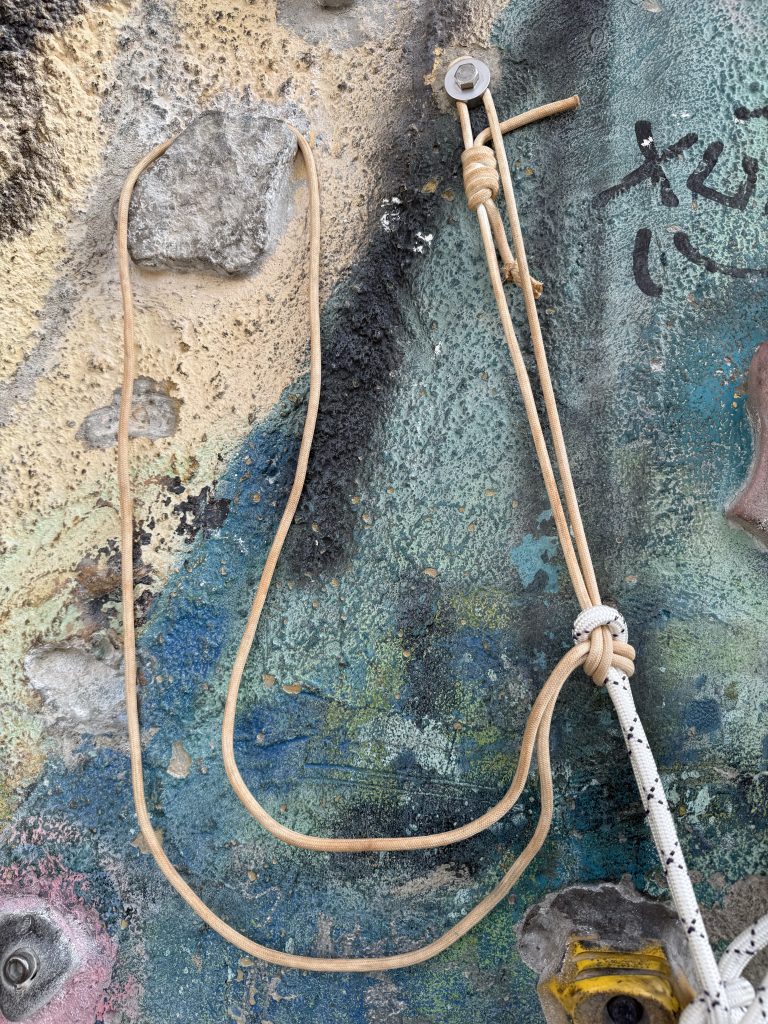

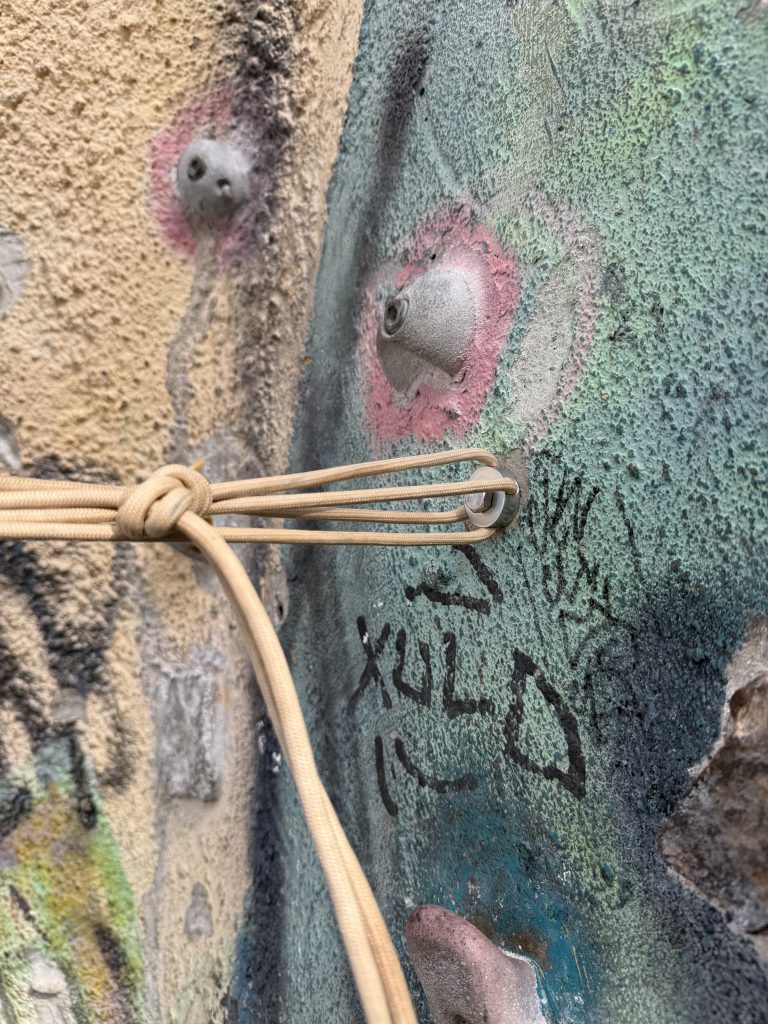

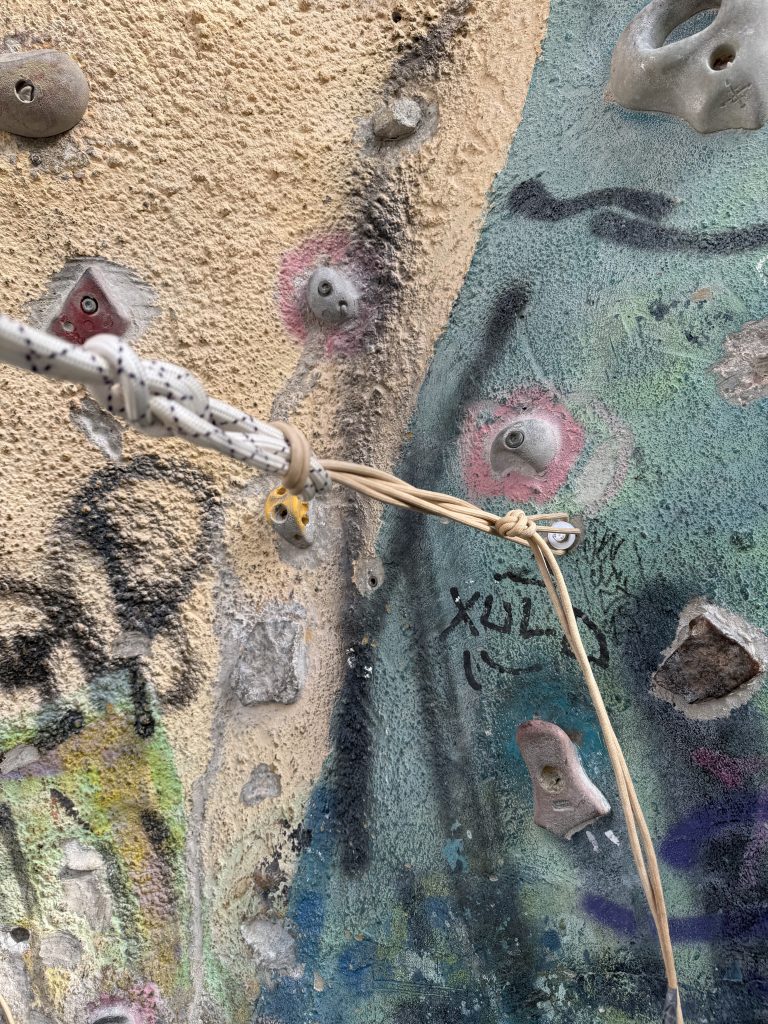

Placa AS trabajando a tracción

Conclusiones

En este post se ha pretendido resumir una serie de técnicas elaboradas en manuales de prestigio y experiencias personales que valen como referencia dentro del ámbito de la espeleología enfocadas a la progresión por cuerdas semiestáticas, fijadas para bajar y lo más importante subir por ellas . Esto último es donde más pulcro debe ser el espeleólogo, ya que si la cuerda apoya en un roce puede dañarla muchísimo en la subida y ser potencialmente muy peligrosa. Para ello usamos antirroces, desviadores, fraccionamientos y el Dyneema junto a las placas AS.

La práctica de la espeleología requiere de mucho entrenamiento , preparación y formación. Por ello se recomienda realizarlo bajo la supervisión de un profesional cualificado o personal preparado de Clubes especialistas en espelología.

El Dyneema que utilizo es de 5 mm y no de 5.5 mm ya que este último no entra por los orificios de la AS.

En siguientes post del Blog Cavernícola se reunirán ejemplos concretos dentro de cavidades y vivencias personales .

Las fotos tomadas son propias, tomadas en rocódromo y no en cavidad, lo que hace que le falte realismo pero el objetivo es que tengan el mayor detalle posible.

Bibliografía

• Técnicas de espeleología alpina Georges Marbach / Bernard Tourte.
• Cuadernos L´E.F.S ( Federación Francesa de Espeleología).
